Elektrostatische Luftfilter: Saubere Prozessluft durch innovative Abscheidetechnologie

Überblick

In modernen Produktionsprozessen entstehen häufig luftgetragene Aerosole wie Ölnebel, Emulsionsnebel oder Rauch. Besonders in der metallverarbeitenden Industrie – etwa beim Drehen, Fräsen oder Schleifen – werden Kühlschmierstoffe unter hohem Druck eingesetzt. Dabei entstehen feinste Tröpfchen, die als Nebel in die Umgebungsluft gelangen.

Physikalisches Prinzip der elektrostatischen Luftreinigung

Funktionsprinzip: So arbeiten elektrostatische Luftfilter

Der Reinigungsprozess basiert auf einem physikalischen Prinzip der elektrostatischen Abscheidung. Dieser Vorgang erfolgt typischerweise in mehreren Stufen.

1. Vorabscheidung (optional)

Viele Systeme besitzen zunächst einen mechanischen Vorfilter. Dieser entfernt größere Partikel oder Tropfen und schützt die nachfolgende Elektrofilterstufe.

2. Ionisierung

Die belastete Prozessluft wird anschließend durch eine Ionisationszone geführt. Dort erzeugen Hochspannungselektroden ein elektrisches Feld, das die im Luftstrom enthaltenen Aerosole elektrisch auflädt.

3. Elektrostatische Abscheidung

Nach der Aufladung gelangen die Partikel in den sogenannten Kollektorbereich.
Hier befinden sich parallel angeordnete Metallplatten mit entgegengesetzter Ladung.

Die geladenen Partikel werden durch elektrostatische Kräfte zu den Kollektorplatten gezogen und lagern sich dort ab.

4. Koaleszenz und Ablauf

Bei ölhaltigen Aerosolen vereinigen sich die abgeschiedenen Partikel zu größeren Tropfen. Diese laufen an den Kollektorplatten nach unten ab und können aufgefangen werden.

In vielen Anwendungen wird das abgeschiedene Öl anschließend wieder dem Prozess zugeführt.

Unterschied zu mechanischen Filtersystemen

In der industriellen Luftreinigung werden verschiedene Filtertechnologien eingesetzt. Welche Technologie sinnvoll ist, hängt stark von der Art der Emissionen, der Partikelgröße sowie vom eingesetzten Kühlschmierstoff ab. Besonders häufig kommen mechanische Filtersysteme und elektrostatische Abscheider zum Einsatz.

Mechanische Filtersysteme

Mechanische Filtersysteme arbeiten mit Filtermedien, durch die die belastete Luft strömt. Die Partikel werden dabei durch verschiedene physikalische Mechanismen im Filtermaterial zurückgehalten, zum Beispiel durch Siebwirkung, Trägheitsabscheidung oder Diffusion.

Typischerweise werden solche Anlagen mehrstufig aufgebaut, beispielsweise mit:

• Vorabscheidern für grobe Tropfen

• Koaleszenzfiltern für Öl- oder Emulsionsnebel

• Feinfiltern oder Schwebstofffiltern für Restpartikel

Mit zunehmender Betriebsdauer lagern sich jedoch immer mehr Partikel im Filtermedium ab. Dadurch steigt der Strömungswiderstand im Filter kontinuierlich an. Dieser steigende Druckverlust führt dazu, dass der Ventilator mehr Energie benötigt, um den gleichen Luftvolumenstrom aufrechtzuerhalten.

Sobald ein bestimmter Grenzwert erreicht wird, müssen die Filtermedien ausgetauscht werden. Dieser regelmäßige Filterwechsel gehört zum normalen Wartungsaufwand mechanischer Filtersysteme.

Elektrostatische Filtersysteme

Elektrostatische Luftfilter arbeiten nach einem anderen Prinzip. Die Partikel werden nicht in einem Filtermedium gespeichert, sondern durch elektrische Kräfte aus dem Luftstrom abgeschieden.

Die im Luftstrom enthaltenen Aerosole werden zunächst elektrisch aufgeladen. Anschließend werden sie von Kollektorplatten mit entgegengesetzter Ladung angezogen und dort abgeschieden.

Da es sich meist um flüssige Aerosole wie Öl- oder Emulsionsnebel handelt, verbinden sich die abgeschiedenen Partikel zu größeren Tropfen. Diese laufen an den Sammelplatten nach unten ab und werden in einer Auffangwanne gesammelt.

Ein wichtiger Unterschied zu mechanischen Filtern besteht darin, dass sich die abgeschiedenen Partikel nicht dauerhaft im Filtersystem ansammeln, sondern kontinuierlich abgeführt werden. Dadurch bleibt der Druckverlust im Gerät über längere Zeit vergleichsweise konstant.

Auswirkungen auf Betrieb und Energieverbrauch

Der unterschiedliche Aufbau der beiden Technologien wirkt sich direkt auf den Anlagenbetrieb aus.

Mechanische Filtersysteme zeigen typischerweise einen zunehmenden Druckverlust, da sich die Filtermedien im Betrieb beladen. Elektrostatische Abscheider dagegen weisen häufig einen stabileren Luftdurchsatz auf, solange die Filterzellen regelmäßig gereinigt werden.

Für Betreiber kann das mehrere praktische Konsequenzen haben:

• stabilere Luftleistung über längere Betriebszeiten

• geringere Abhängigkeit von Austauschfiltern

• weniger Filterabfall

Gleichzeitig ist jedoch zu beachten, dass elektrostatische Systeme eine regelmäßige Reinigung der Filterzellen benötigen, damit die elektrostatische Wirkung erhalten bleibt. Ohne Wartung kann auch hier die Abscheideleistung nachlassen.

Fazit des Technologievergleichs

Beide Technologien haben ihren festen Platz in der industriellen Luftreinigung. Mechanische Filtersysteme gelten als universell einsetzbar und robust. Elektrostatische Filtersysteme spielen ihre Stärken besonders bei der Abscheidung feiner ölhaltiger Aerosole aus.

Welche Lösung im konkreten Anwendungsfall die technisch und wirtschaftlich sinnvollste ist, hängt daher immer von der jeweiligen Produktionssituation, dem eingesetzten Kühlschmierstoff und den Anforderungen an Luftqualität und Wartungsaufwand ab.

Betrieb, Wartung und Reinigung

Ein wesentlicher Vorteil elektrostatischer Luftfiltersysteme liegt in ihrer vergleichsweise einfachen und wirtschaftlichen Wartung. Anders als bei klassischen Filteranlagen mit Einweg-Filtermedien werden bei elektrostatischen Ölnebelabscheidern keine Filterpatronen oder Vliesmedien regelmäßig ersetzt. Stattdessen arbeiten diese Systeme mit wiederverwendbaren Filterzellen, die in festgelegten Intervallen gereinigt und anschließend wieder eingesetzt werden können.

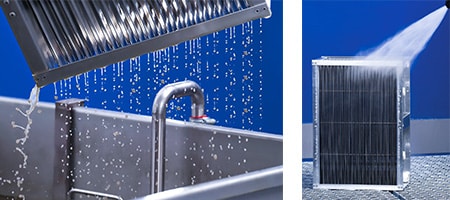

Im praktischen Betrieb bedeutet das: Die Filterzellen werden aus dem Gerät entnommen, fachgerecht gereinigt und danach wieder in das Filtersystem eingesetzt. Durch diese regenerative Arbeitsweise entstehen deutlich geringere laufende Kosten, da keine kontinuierlichen Ausgaben für Austauschfilter anfallen. Gleichzeitig reduziert sich auch die Menge an Filterabfall, was elektrostatische Filtersysteme zu einer nachhaltigen Lösung für industrielle Luftreinigung macht.

Für eine dauerhaft hohe Abscheideleistung ist jedoch eine regelmäßige Reinigung der Filterzellen entscheidend. Ablagerungen von Öl, Emulsion oder Staub können die elektrostatische Wirkung der Sammelplatten beeinträchtigen. Eine fachgerechte Reinigung stellt sicher, dass die Geräte zuverlässig arbeiten und ihre Abscheideleistung über lange Zeit konstant bleibt.

Um Stillstandzeiten der Anlage zu vermeiden, empfiehlt es sich in der Praxis, pro Filtergerät eine zusätzliche Wechselzelle vorzuhalten. Während eine Filterzelle gereinigt wird – beispielsweise im Rahmen einer Wartung oder wenn sie zur professionellen Reinigung an den Hersteller eingesendet wird – kann die Ersatz-Filterzelle unmittelbar eingesetzt werden. Auf diese Weise bleibt das Luftfiltersystem weiterhin betriebsbereit und der Produktionsprozess kann ohne Unterbrechung fortgeführt werden.

Viele Betreiber nutzen hierfür den Herstellerservice. So bietet die ISI Industrieprodukte GmbH beispielsweise Wartung, Reinigung, Reparatur und Montage von Luftfiltergeräten an. Die Filtereinheiten werden dabei nach Herstellervorgaben und mit abgestimmten Reinigungsverfahren gereinigt, um die Effizienz und Lebensdauer der Anlagen zu erhalten.

Neben der Reinigung umfasst ein professioneller Service häufig auch:

• Überprüfung der elektrostatischen Filterzellen
• Kontrolle von Ventilatoren und elektrischen Komponenten
• Wartung der Gerätegehäuse und Ablaufsysteme
• Austausch von Verschleißteilen oder Ersatzteilen

Ein solcher Wartungsservice kann sowohl direkt beim Betreiber vor Ort durchgeführt werden als auch im Rahmen einer Geräteüberholung beim Hersteller. Ziel ist es, Ausfallzeiten der Anlage möglichst gering zu halten und die Betriebssicherheit dauerhaft zu gewährleisten.

Regelmäßig gereinigte und gewartete elektrostatische Filtergeräte können viele Jahre zuverlässig betrieben werden. Sie leisten damit einen wichtigen Beitrag zu einer konstant hohen Luftqualität in der Produktion sowie zu wirtschaftlich stabilen Betriebskosten.

Beitrag zu Arbeitsschutz und nachhaltiger Produktion

Moderne Luftfiltersysteme erfüllen in industriellen Produktionsprozessen heute weit mehr als nur eine technische Funktion zur Luftreinigung. Sie sind ein wichtiger Bestandteil von Arbeitsschutzkonzepten, Anlagenverfügbarkeit und nachhaltigen Produktionsstrategien.

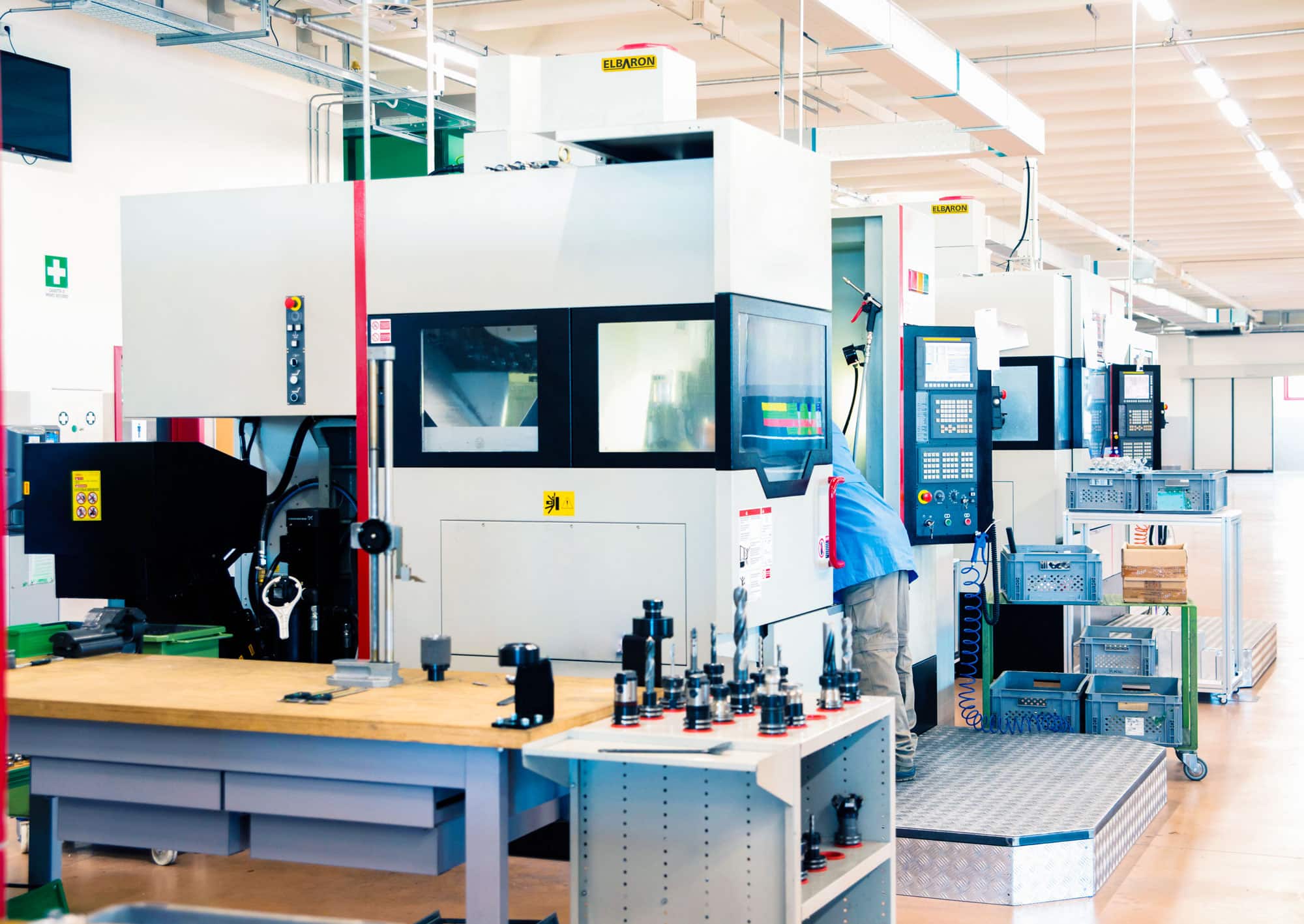

In vielen Fertigungsprozessen – insbesondere in der Metallbearbeitung – entstehen durch den Einsatz von Kühlschmierstoffen feinste Aerosole wie Ölnebel, Emulsionsnebel oder Rauchpartikel. Ohne geeignete Absaug- und Filtersysteme können sich diese Stoffe in der Hallenluft verteilen und langfristig sowohl die Arbeitsbedingungen als auch den Anlagenbetrieb beeinträchtigen.

Elektrostatische Luftfiltersysteme leisten hier einen wichtigen Beitrag, da sie auch sehr feine Aerosole effizient aus der Luft entfernen können. Dadurch ergeben sich mehrere positive Effekte für den Betrieb.

Verbesserung der Luftqualität in Produktionshallen

Durch die kontinuierliche Abscheidung von Ölnebel und Aerosolen wird die Belastung der Hallenluft deutlich reduziert. Saubere Luft verbessert die Arbeitsbedingungen für die Beschäftigten und trägt zu einem angenehmeren Arbeitsumfeld bei – insbesondere in Produktionsbereichen mit vielen Werkzeugmaschinen.

Unterstützung des betrieblichen Arbeitsschutzes

Aerosole aus Kühlschmierstoffen können bei hoher Konzentration die Atemluft belasten. Eine wirksame Absaugung und Filtration reduziert diese Belastung und unterstützt damit Maßnahmen des betrieblichen Arbeitsschutzes. Moderne Luftfiltersysteme sind deshalb häufig Bestandteil von technischen Schutzmaßnahmen in der Produktion.

Sauberere Maschinen und Produktionsumgebung

Ölhaltige Aerosole können sich auf Maschinenoberflächen, Bauteilen und Böden ablagern. Dies führt nicht nur zu erhöhtem Reinigungsaufwand, sondern kann auch zu rutschigen Oberflächen oder Verschmutzungen von Anlagen führen. Eine effektive Ölnebelabscheidung reduziert diese Ablagerungen deutlich und trägt zu einer saubereren Produktionsumgebung bei.

Längere Standzeiten von Maschinen und Anlagen

Wenn sich weniger Öl- und Schmutzpartikel in der Umgebungsluft befinden, gelangen auch weniger Ablagerungen in Maschinen, Steuerungen oder elektrische Komponenten. Dadurch können Verschmutzungen reduziert und Wartungsintervalle in vielen Fällen stabil gehalten werden. Dies wirkt sich positiv auf die Zuverlässigkeit und Lebensdauer von Produktionsanlagen aus.

Energieeffizienter Betrieb der Absauganlagen

Elektrostatische Luftfiltersysteme arbeiten mit einem vergleichsweise geringen Druckverlust, da kein dichtes Filtermedium durchströmt werden muss. Dadurch kann der Energiebedarf der Ventilatoren in vielen Anwendungen geringer ausfallen als bei stark beladenen mechanischen Filtersystemen. Eine stabile Luftleistung trägt zusätzlich zu einem effizienten Anlagenbetrieb bei.

Beitrag zu nachhaltigen Produktionsprozessen

Ein weiterer Aspekt ist die Ressourceneffizienz. Da elektrostatische Filterzellen gereinigt und wiederverwendet werden können, entstehen im Vergleich zu Einwegfiltersystemen deutlich weniger Filterabfälle. Gleichzeitig können abgeschiedene Öltröpfchen in bestimmten Anwendungen gesammelt und dem Prozess wieder zugeführt werden.

Insgesamt tragen moderne Luftfiltersysteme damit dazu bei, Produktionsprozesse sauberer, sicherer und ressourcenschonender zu gestalten. Aus diesem Grund sind sie heute in vielen Fertigungsbetrieben ein fester Bestandteil der technischen Infrastruktur moderner Industrieanlagen.
